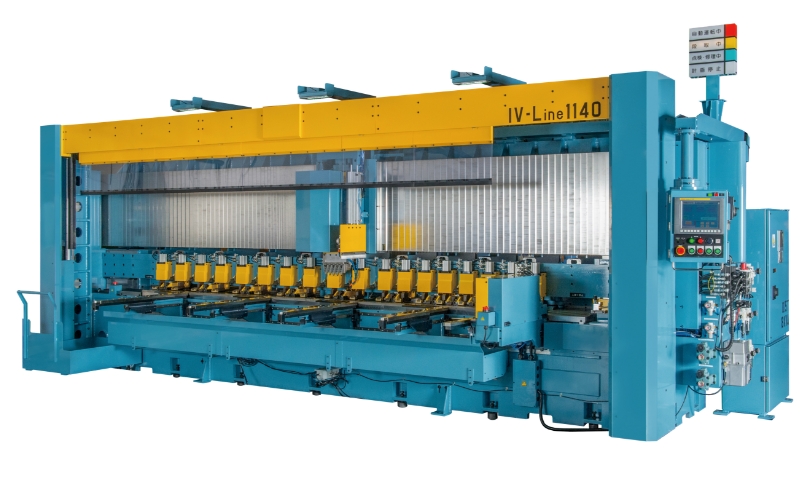

V溝加工専用機 IV-Lineシリーズ
※写真には特殊仕様が含まれています。
V溝加工専用機 カタログ（イプロスからダウンロードできます。）
V溝加工
SUS等の板金板材を折り曲げる際に、その折り曲げたい箇所にV溝をつくることで容易に折り曲げることができます。また、折り曲げた際の歪みを軽減します。
IV-Lineシリーズの特長
- 工作機械製造のノウハウを活かした上下駆動スベリ案内面による高剛性仕様
- ツインドライブ制御による定寸装置の高精度位置決め
- 安全性を考慮した加工時の前面カバー構造
- 制御装置FANUC製（タッチパネル）と専用ソフトで簡単操作
基本仕様
| 板幅 | 300～1500mm | |
|---|---|---|
| 板長さ | 200～4000mm | |
| 板厚み | 1～3.2mm | |
| 加工速度（X軸） | 22m/min | |
| 板送り速度（Y軸） | 5m/min | |
| 切込み送り速度（Z軸） | 5m/min | |
| 各軸最小設定単位 | 0.01mm | |
| X軸モーター | 4kW | |
| 所要電源容量ブレーカー | 75A 18kVA | |
| 制御装置 | FANUC製 | |
| 機械の大きさ | 幅6850 奥行3050 高さ2600mm | |
特殊仕様（カスタマイズ大歓迎！）
切粉除去用の櫛刃を付けたい、ストロークを変えたいなどお客様と細部まで打ち合わせさせていただいた上で設計・製造いたしますので、ぜひご相談ください。

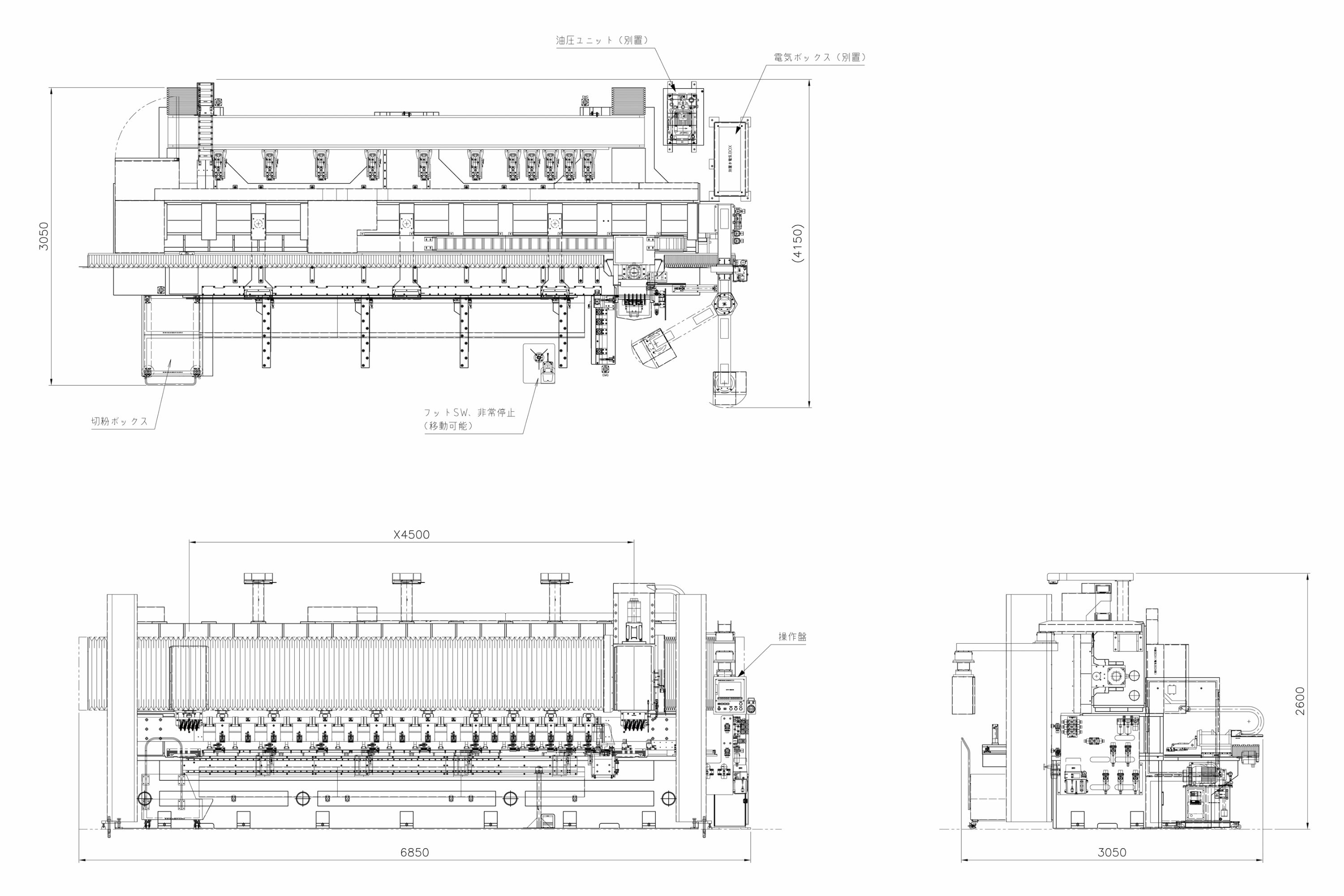

IV-Lineシリーズ全体図（MODEL : IV-Line1140）
