長尺NC加工機ILSシリーズ
鉄加工対応モデル
※写真はBBT40仕様、また特別仕様を含んでいます。（照明灯、パトライト、マグネットコンベア）
長尺NC加工機カタログ（イプロスからダウンロードできます。）
長尺NC加工機 ILSシリーズの特長
- 高出力モーターと上下駆動スベリ案内面による高剛性仕様
- 鉄加工に対応した切削油装置、コイルコンベア、前面カバーが標準装備
- ツールマガジンをコラムに内蔵。工具交換は左右任意の位置で可能

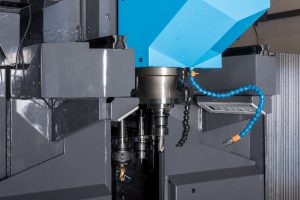

 コラム内蔵のツールマガジン（20本） |

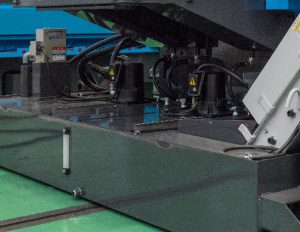

 切削油装置を標準装備 |
| 切削能力 | ||
|---|---|---|
| ＜ BBT40仕様 ＞ | ＜ BT50仕様 ＞ | |
| フェイスミル | 最大切込量 4mm | 最大切込量 5mm |
| ドリル | Φ31.5mm | Φ46mm |
| タップ | M24 | M30 |
ILSシリーズの動画を見る（BBT40仕様）

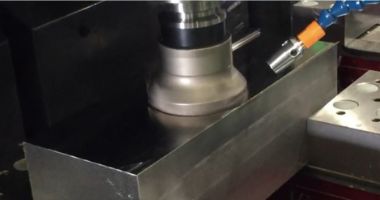

鉄 Φ100フェイスミル加工 |

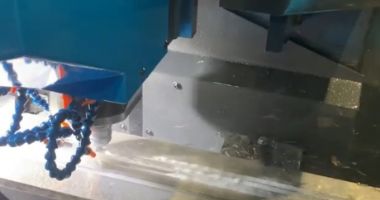

鉄 M24タップ加工 |
ILSシリーズ仕様（BBT40仕様）
基本仕様
| 仕様／機種 | ILS4020 | ILS4030 | ILS4040 | ILP4050 | ILP4060 |
|---|---|---|---|---|---|
| テーブル サイズ |
1800mm × 420mm |
2800mm × 420mm |
3800mm × 420mm |
4800mm × 420mm |
5800mm × 420mm |
| 主軸移動量 X |
2050mm | 3050mm | 4050mm | 5050mm | 6050mm |
| 主軸移動量 Y |
400mm | ||||
| 主軸移動量 Z |
300（200 ～ 500）mm | ||||
| 主軸 モーター |
11/7.5kw（30分/連続） | ||||
| 主軸 テーパ |
BBT40（MAS-1） ※BT50仕様も可能 | ||||
| 主軸最高 回転数 |
4000min-1 | ||||
| ACT工具 収納本数 |
20本 | ||||
| 制御装置 | FANUC 0i-M シリーズ | ||||
長尺NC加工機カタログ（イプロスからダウンロードできます。）
ILSシリーズ特別仕様

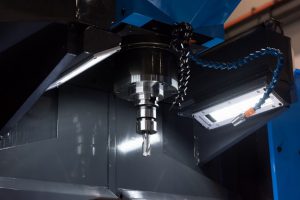

 照明灯（LED） |

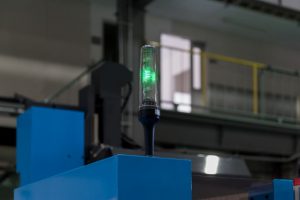

 加工完了灯 |

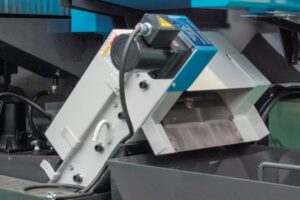

| マグネットコンベア | 指定色 |
